一．概述

FYP13型架間自動噴霧降塵裝置(以下簡稱“裝置”)由“FYP13液壓支架用自動噴霧控制閥” (以下簡稱 “噴霧控制閥”)與鋼編高壓膠管總成、KJ系列管路系統接頭及附件、噴霧桿總成等部件組成，安裝在液壓支架(以下簡稱“支架”)的液壓控制系統、供水管路中，當操作支架相應手柄使支架動作時，利用管路的高壓乳化液(工作液)自動打開或關閉噴霧水路，實現煤礦井下綜采、綜放工作面支架移架、降架、放頂煤過程中自動噴霧降塵以及跟隨采煤機自動噴霧降塵。

裝置執行標準： MT/T765-1997 。

二．主要技術參數

（一）、裝置主要技術參數

1、工作液：液壓支架用乳化液；

2、使用環境溫度：0℃～+40℃；

3、工作液壓力：≤34MPa；

4、噴霧水壓：1MPa～7MPa；

5、噴霧桿總成噴霧有效射程：2m～5m（水壓1MPa～7MPa時）；

6、噴霧擴散角：110°。

（二）、噴霧控制閥主要技術參數

1、額定壓力：34MPa；

2、進、出水高壓軟管接口：KJ13；

3、液控高壓軟管接口：KJ10；

4、頂桿行程 5mm；

 5、適用水壓：1 MPa～7MPa。

（三）、高壓軟管主要技術參數

1、噴霧高壓軟管主要技術參數

（1）、4-KJ25高壓軟管:額定壓力21.4MPa；

（2）、2-KJ13高壓軟管:額定壓力27.5MPa。

2、液控高壓軟管主要技術參數

2-KJ10高壓軟管:額定壓力40MPa。

五．裝置特點

1、噴霧控制閥將控制信號液路和噴霧水路分開閉鎖，不會產生竄液現象。

2、有獨特的記憶功能，支架運動(升、降、進、退)過程中，可隨意控制噴霧時間，增強降塵效果。

3、可以實現本架噴霧、兩架或多架順序聯噴、手動或自動跟隨采煤機噴霧多種功能，且管路簡單，操作方便。

4、裝置易損零部件標準化，偶然出現故障時，現場能夠方便即時排除故障，恢復功能。

5、裝置具有多種噴霧降塵功能，可根據現場實際需要增減零部件以實現所需要的功能，功能變換方法簡單快捷且互不干擾。

6、構成簡單，使用方便，維護工作量小，水霧均勻，降塵效果良好。在綜采工作面及綜放工作面得到廣泛的應用。

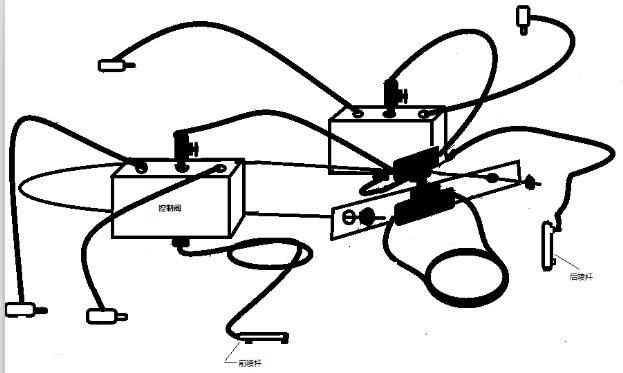

六.安裝示意
