一、概述

 粉塵是影響煤礦及其它粉塵作業場所生產安全的重大隱患。ZPFS風水聯動噴霧降塵裝置，能夠通過連續或間斷性的自動噴霧灑水，作用于煤礦井下采掘工作面、運輸巷道和運輸設備、放炮作業和噴漿作業、綜采液壓支架等所有產生煙霧粉塵的作業場所，降除粉塵、煙霧、凈化空氣，還能吸收一定的有害氣體，降低瓦斯、一氧化碳等有害氣體濃度，改善和治理粉塵作業環境，是有效防止粉塵、煙霧危害的設備。

干霧降塵裝置是一種新型、低能耗、噴霧距離遠的噴霧降塵裝置。主要原理是利用專用霧化噴嘴將高速的空氣流和高壓水進行氣水混合霧化，形成比傳統噴霧更細小的水霧，這種水霧是一種可以漂浮移動的薄霧團，這種薄霧團在空中的滯留時間比傳統的噴霧大大增加，增加水霧的降塵面積，對粉塵具有更好的吸附作用，從而達到zui佳的降塵效果。主要適用于煤礦大巷、皮帶轉載點、放炮等作業場所。其主要特點是噴霧距離遠、降塵范圍大、水霧滯留時間長、降塵效率高、用水量少，是一種節能的噴霧降塵裝置。

ZP-QS氣控式干霧降塵裝置控制箱（以下簡稱控制箱）采用減壓閥對裝置水壓進行調控（出廠前已調整），對風水壓力進行均衡,并鑲嵌有水壓表、氣壓表，分別顯示調控后的水、氣壓力。內置止回閥以防水進入氣路損毀供氣設備。

該裝置適應面廣，易操作，并采用自我設計且安裝有水質過濾器的風水噴霧水幕，適應供水、供風壓力范圍廣、不受泥沙和污水影響、供水通徑大、工作穩定可靠，且該裝置不用電，無安全隱患，能夠長期工作而無故障。

裝置的執行標準為：Q/HK001-2016《ZP-QS氣控式干霧降塵裝置》。

二、裝置組成

裝置主要由控制箱、截止閥、風水噴霧水幕組成。

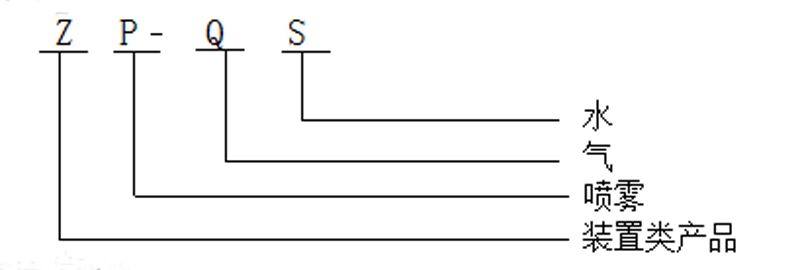

三、型號命名

四、主要技術參數

1、適用水壓：  0.3～1.0MPa

2、適用氣壓：  0.3～0.8MPa

3、水霧化顆粒： 5 μm ～50 μm

4、全塵降塵率：≥90%

5、噴霧形狀： 廣角扇形

6、工作噪聲：≤65dB(A)

7、工作方式： 連續

五、適用環境

裝置在下列環境可以正常工作：

1. 環境溫度：0℃～+40℃；

2. 相對濕度：≤95%（+25℃）；

3. 大氣壓： 80KPa ～ 106KPa；

4. 含有瓦斯和煤塵爆炸危險的煤礦井下；

5. 無破壞金屬和絕緣材料的腐蝕性氣體的場所；

6. 無劇烈振動、沖擊的場所，但能承受峰值加速度為500m/s2的振動。

六、安全使用須知

1、安裝使用本產品，請首先閱讀使用說明書。

2、使用前，請檢查水壓、氣壓范圍與產品要求是否相符。

3、使用過程中，到達水幕的水壓應小于氣壓。

4、安裝、維修、更換水幕前，請首先關閉控制箱噴霧控制閥。

七、安裝與使用

裝置的安裝和使用比較簡單、方便。用戶只要根據現場供水干管、供氣干管情況安裝控制箱、水幕等即可。具體安裝步驟如下：

1）將水幕固定到需要灑水降塵的位置。

2）將控制箱用膨脹螺絲固定到巷道壁上或吊掛或安放在適當?shù)膱?chǎng)所。

3) 將控制箱的控制閥旋到關閉狀態。

4）將過濾器安裝在控制箱的出水口，將水幕、控制箱用KJ10高壓膠管正確連結。

5）將控制箱連結到風水輸出的管道中。

6）將控制箱的控制閥旋到打開狀態。

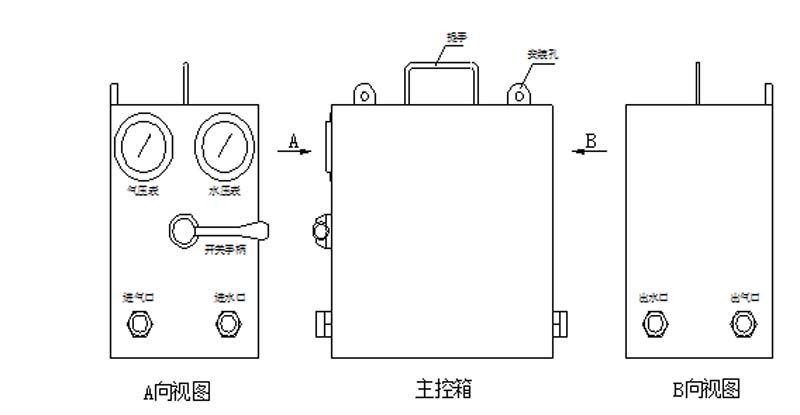

八、控制箱示意圖

九、保養與維護注意事項

1、產品在使用過程中，應定期檢查裝置工作是否正常；應定期清洗水質過濾器和噴頭。

2、本系列裝置使用與維護均有不同的要求，為了保證設備長期可靠的運行，應指定專職技術人員負責它的技術工作，嚴禁其它人員安裝或打開控制箱。
